一、智能型變負載進相器工作原理

突變負載進相器是串接在電機轉子回路中，通過改變轉子電流與轉子電壓的相位關系，進而改變電機定子電流與電壓的相位關系，達到提高電機自身的功率因數和效率，提高電機過載能力、降低電機定子電流、降低電機自身損耗的目的。

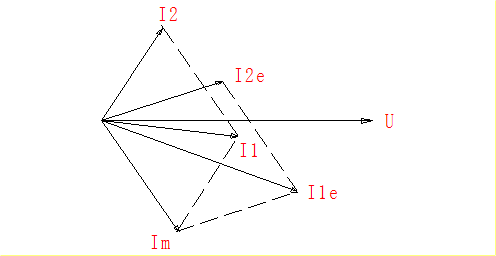

電機在某一負載下運行時，其轉子電流為I_2e、定子電流為I_1e,向量圖如下所示。

勵磁電流Im由關系式Im=I₁e-I₂e，從向量圖可得出Im。當在轉子回路串接靜止式進相器的附加電勢后，轉子電流的相位變?yōu)閳D中的I₂。由于負載不變，勵磁電流Im不變。此時的電子電流I₁由關系式I₁=Im+I₂，從向量圖可得出I₁，如圖所示。從圖中可以看出I₁的功率因數角和幅值都比I₁e小，說明電機的功率因數有所提高，定子電流有所下降。這正是靜止式進相器所要達到的對電機補償?shù)哪康摹?/span>

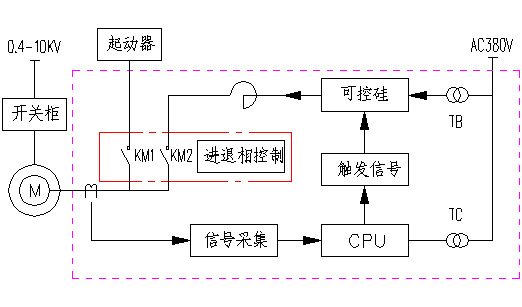

ZVP系列智能型變負載進相器的原理框圖如下：

 從上圖可以看出ZVP系列智能型變負載進相器是串接在電機轉子回路中的。當電機運行時采集轉子電流和同步電壓信號，經微處理器CPU處理后給可控硅發出觸發信號，由可控硅組成的交—交變頻器將工頻電源變?yōu)楹娃D(zhuǎn)子電流同頻率的電源，加在電機轉子回路中，改變轉子電流與轉子電壓的相位關系，通過磁場進而改變電機定子電流與定子電壓的相位關系，減小功率因數角，電機本身的功率因數得以提高，定子電流得以下降。這種方式，大大改善了電機的運行狀況，顯著降低了電機自身的損耗。

二、智能型變負載進相器技術參數

轉子電流為進相器選型的主要依據，功率為進相器的選型的輔助依據。ZVP系列突變負載進相器一般參數如下表：

進相器型號	匹配電機參數
	電機功率(KK)	額定轉子電流（A）	額定工作電壓（V）
ZVP-400D	≤245kW	＜400	380
ZVP-400G		＜400	≥3000
ZVP-600D	≤570kW	≤560	380
ZVP-600G		≤560	≥3000
ZVP-800D	≤1250kW	≤750	380
ZVP-800G		≤750	≥3000
ZVP-1000	≤2500	≤900	≥3000
ZVP-1200	≤2500	≤1100	≥3000
ZVP-1400	≤4000	≤1300	≥3000

注：因現場環境差別及用戶需求各異，實際參數可能與上述參數有所差異。

三、智能型變負載進相器使用環境

l  電源電壓：220V±10% ，50Hz

l  環境條件： 溫度：    (-25～+50)℃

濕度：    ＜80%

海拔高度：≤1500m

振動：    ≤1.5g

l  防止電磁干擾、遠離干擾源；

l  地基牢固、避免震動；

l  禁止使用在易燃、易爆性危險環境中；

l  戶內使用，通風良好，避免陽光直射；

l  進相器柜體上方500mm內不得有物體；

l  安裝傾斜度不超過5°；

l  如地溝屬封閉式或沒有地溝時，須將進相器柜體架空100mm；

注：本公司可提供適用于高原地區（海拔超過1500m）的突變負載進相器，但客戶事先應特別申明。
